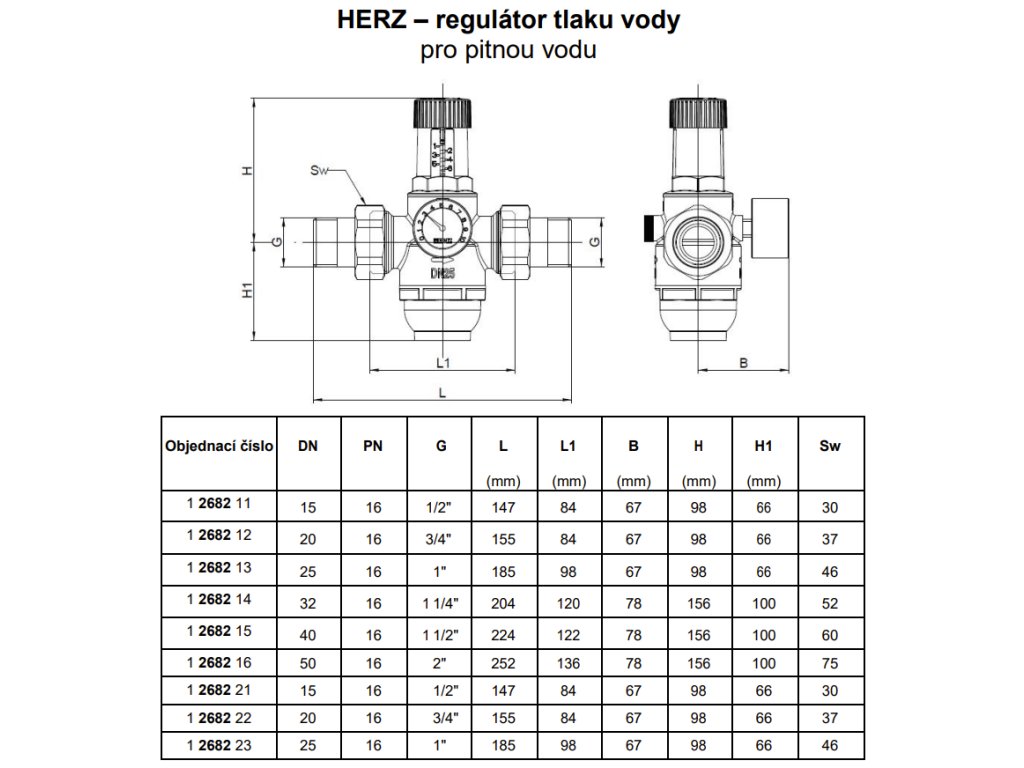

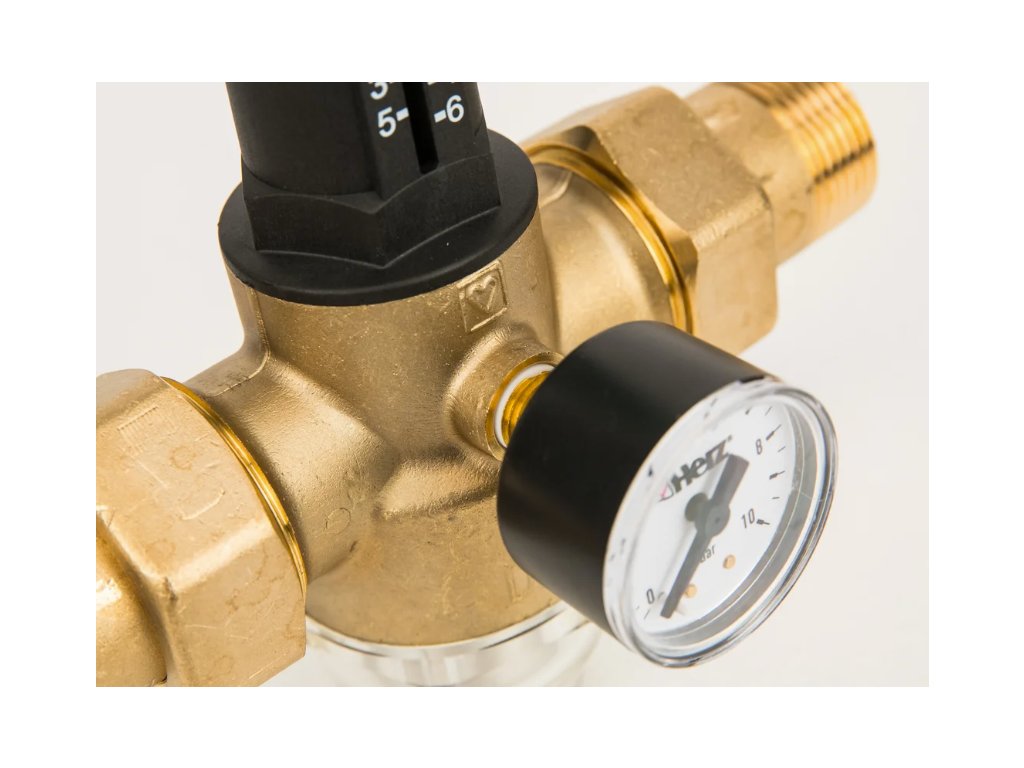

Regulátor tlaku vody, redukční ventil na teplou vodu HERZ 1/2" (DN15,PN16) 1268221

Detailní popis produktu

Regulátor tlaku vody, redukční ventil na teplou vodu HERZ 1/2" (DN15,PN16) 1268221

Redukční ventil 2682 -pro pitnou vodu do 70°C

Těleso: poniklovaná lisovaná mosaz podle EN 12165, CW626N

Vrchní část: PA6.6

Membrána: EPDM

Pružina: pružinová ocel

Vodící pružina: nerezová ocel

Těsnění: EPDM

Ovladač: PA 6.6, zelený

Filtr: nerezová ocel

Velkost oka na filtru: 0,3 mm

Spodní víko/banka u 2682 1x: plast -PA 12, transparentní

Spodní víko/banka u 2682 2x: mosaz

Maximální vstupní tlak: 16 bar

Rozsah výstupního tlaku: 1-6 bar

Nastavení z výroby: 3 bar

Maximální teplota: +40°C pro 1 2682 1x ; +70°C pro 1 2682 2x

Rozsah manometru: 0 – 10 bar

Médium: voda

Norma: EN 1567

Připojení manometru: ¼“ F (ISO 228-1)

Připojení: vnější závit podle ISO 7-1 a ISO 228

Před montáží membránového redukčního ventilu je třeba systém řádně propláchnout. Ventil se umisťuje do rozvodů pitné vody za vodoměr v horizontální poloze s filtrem směrem dolů. Při montáži je nutné dodržet směr toku média přes ventil, který je vyznačen na tělese ventilu. Pro správný provoz ventilu je třeba před a za ventilem vést rovný úsek potrubí dlouhý minimálně 5 x DN příslušného potrubí. Manometr může být osazen po obou bočních stranách ventilu. Před a za ventil je nutno instalovat uzavírací ventily.
